双杠杆安全阀产品用途
GA44H-16C/25/40、GA44H-64型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。
双杠杆安全阀产品剖解图
双杠杆安全阀主要零部件材料：
GA44H型双杠杆安全阀的主要零件材料和GA42H-16C/25/40安全阀的相同。

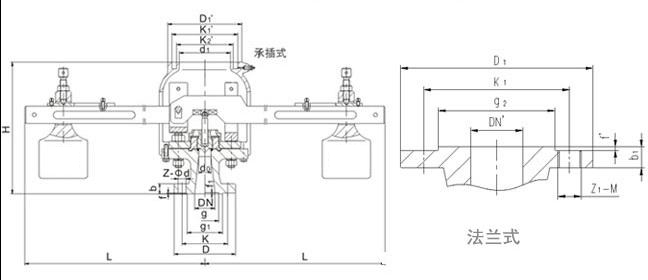

双杠杆安全阀外形尺寸和连接尺寸
|
型号
|
公称通径
DN
|
尺 寸
|
|
do-z
|
D
|
K
|
ɡ1
|
ɡ
|
f
|
f1
|
b
|
Z-φd
|
≈H
|
L
|
出口承插式
|
出口法兰式
|
|
d1
|
K2＇
|
K1＇
|
D1＇
|
DN＇
|
ɡ2
|
K1
|
D1
|
b1
|
f＇
|
Z1-M
|
|
GA44H-16
|
80
|
50×2
|
200
|
160
|
135
|
/
|
3
|
/
|
20
|
8-18
|
410
|
900
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-M16
|
|
GA44H-25
|
80
|
50×2
|
200
|
160
|
135
|
/
|
3
|
/
|
22
|
8-18
|
410
|
900
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-M16
|
|
GA44H-40
|
80
|
50×2
|
200
|
160
|
135
|
121
|
3
|
4
|
22
|
8-18
|
410
|
900
|
120
|
145
|
162
|
190
|
150
|
210
|
240
|
280
|
24
|
3
|
8-M16
|
|
GA44H-64
|
80
|
40×2
|
210
|
170
|
140
|
121
|
3
|
4
|
30
|
8-23
|
475
|
900
|
200
|
218
|
253
|
285
|
200
|
255
|
280
|
315
|
24
|
3
|
8-M16
|
|
